Leírás

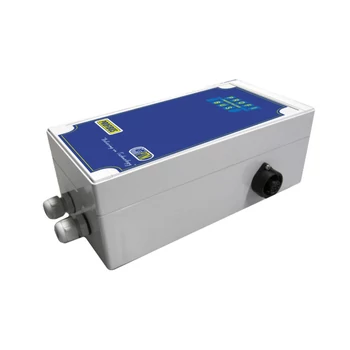

A PTM PROFIBUS Box egy ipari kivitelű kommunikációs interfész, amely lehetővé teszi a PTM mérlegműszerek és a PROFIBUS Master (PLC) közötti stabil és szabványos adatátvitelt. A modul az indikátortól érkező mérési adatokat PROFIBUS protokollra konvertálja, így közvetlenül integrálható automatizált ipari vezérlőrendszerekbe.
A készülék IP66 védettségű ABS házban kapott helyet, így ellenáll a poros, párás és ipari környezetnek. A modul beépített zajszűréssel és rádiófrekvenciás interferencia elleni védelemmel rendelkezik, amely garantálja a megbízható adatkommunikációt még elektromosan terhelt környezetben is.
A PROFIBUS kommunikációs sebesség 9 600 baudtól 1,2 Mbaudig állítható, így a modul rugalmasan illeszthető különböző PLC hálózatokhoz. A rendszer LED-es visszajelzésekkel segíti a diagnosztikát és az üzemállapot ellenőrzését, megkönnyítve a karbantartást és az üzembe helyezést.
A PTM PROFIBUS modul ideális választás ipari mérési rendszerekhez, automatizált adagoláshoz, gyártósori integrációhoz és minden olyan alkalmazáshoz, ahol pontos, valós idejű súlyadat-kommunikációra van szükség PLC környezetben.
Paraméterek
| Ház anyaga | ABS |
| Védettség | IP66 |
| Méretek | 147 × 265 × 103 mm |
| Tömeg | 770 g |
| Üzemi hőmérséklet | -20 °C – +70 °C |
| Relatív páratartalom | max. 95% |
| Tápfeszültség | 11–28 V DC |
| Áramfelvétel | 100 mA (12 V DC) |
| Kommunikációs protokoll | PROFIBUS DP |
| Adatátviteli sebesség | 9 600 baud – 1,2 Mbaud |
| Max. indikátor–modul kábelhossz | 25 m |
| Csatlakozás PLC felé | 9 pólusú PROFIBUS csatlakozó |
| Csatlakozás indikátor felé | 7 pólusú panelcsatlakozó |
| Zajvédelem | Rádiófrekvenciás és tápzaj-szűrés |
| LED visszajelzés | Üzemállapot és kommunikációs státusz |
